Pumpenkennlinie Aquamax Premium


So lesen Sie das Diagramm der Pumpenkennlinie (Leistungsdiagramm)

  Die Pumpenkennlinie, auch. Leistungsdiagramm genannt, zeigt beispielhaft das Verhältnis von Fördermenge (Q) zur Förderhöhe (H) einer Pumpe an. Anhand der Grafik können Sie erkennen, ob
die Leistung der gewählten Pumpe ausreicht, um die benötigte Wassermenge in eine bestimmte Höhe zu fördern.

Bestimmungs-Beispiel des Betriebspunktes:
Die Beispiel-Pumpe soll das Wasser 4 m hoch über das Wasserniveau fördern.
An der Kurve kann am Betriebspunkt abgelesen werden, dass hier noch ca. 70 Liter pro Minute gefördert werden. Dieser Wert ist theoretisch ermittelt.
Kleine Schlauchdurchmesser, die Länge des Schlachues und eingebaute Krümmungen können den Wert extrem verändern.
pumpenkennlinie-graphik

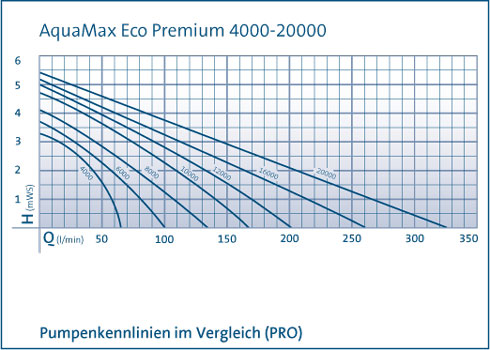

Leistungsdiagramme der Pumpen aus der Aquamax-Premium-Serie
Anhand der nebenstehenden Grafiken können Sie nun das oben dargestellte Beispiel direkt auf die Pumpen der Aquamax-Premium-Serie anwenden und feststellen, ob die von Ihnen ausgesuchte Pumpe Ihren Erfordernissen genügt.
pumpenkennlinie-premium-1

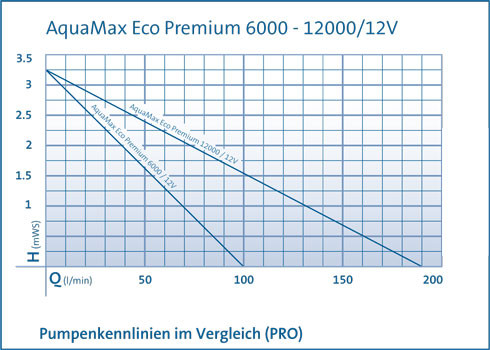

Leistumgsdiagramm der Aquamax ECO
Premium 6000 /12 V und Aquamax ECO
Premium 12000 /12 V
Anhand der nebenstehenden Grafik können Sie nun das oben dargestellte Beispiel direkt auf die Aquamax ECO Premium 6000 /12 V und 12000 /12 V anwenden und feststellen, ob die Pumpe Ihren Erfordernissen genügt.
pumpenkennlinie-premium-2
